Belajar Simulasi LED blink Arduino pada proteus

Post oleh : Unknown | Rilis : 23.13 | Series :

Arduino

---

Arduino adalah pengendali mikro single-board yang bersifat open-source, diturunkan dari Wiring platform, dirancang untuk memudahkan penggunaan elektronik dalam berbagai bidang. Hardwarenya memiliki prosesor Atmel AVR dan softwarenya memiliki bahasa pemrograman sendiri.

Arduino juga merupakan platform hardware terbuka yang ditujukan kepada siapa saja yang ingin membuat purwarupa peralatan elektronik interaktif berdasarkan hardware dan software yang fleksibel dan mudah digunakan. Mikrokontroler diprogram menggunakan bahasa pemrograman arduino yang memiliki kemiripan syntax dengan bahasa pemrograman C. Karena sifatnya yang terbuka maka siapa saja dapat mengunduh skema hardware arduino dan membangunnya.

Arduino menggunakan keluarga mikrokontroler ATMega yang dirilis oleh Atmel sebagai basis, namun ada individu/perusahaan yang membuat clone arduino dengan menggunakan mikrokontroler lain dan tetap kompatibel dengan arduino pada level hardware. Untuk fleksibilitas, program dimasukkan melalui bootloader meskipun ada opsi untuk membypass bootloader dan menggunakan downloader untuk memprogram mikrokontroler secara langsung melalui port ISP.

Proteus

---

Merupakan software simulasi rangkaian elektronika yang memiliki fitur sangat banyak. Termasuk fitur simulasi mikrokontroler. Jadi sebenarnya Proteus tidak hanya dapat digunakan untuk simulator Arduino saja lho, tapi bisa juga digunakan untuk simulasi mikrokontroler lainnya atau simulasi rangkaian elektronika yang lain.

Cara-nya Seperti Ini !

Untuk melakukan simulasi arduino dengan Proteus Anda membutuhkan tambahan file yang harus di download. File tersebut merupakan library Arduino untuk Proteus. Karena secara default Proteus tidak menyediakan simulator arduino, jadi Anda harus menambahkan sendiri. File library simulator arduino tersebut dapat Anda download Klik Di Sini

https://drive.google.com/open?id=0BzvCwUFoC86INGFKVFA3OWhVOWs

Pada tutorial kali ini saya menganggap bahwa software Proteus telah terinstall pada komputer Anda dan file simulator arduino telah Anda download. Saya menggunakan versi Proteus versi 8. Sebelum malangkah ke tahap selanjutnya, Anda harus memcopy library arduino yang telah Anda download tadi ke folder library Proteus. Lokasi folder library Arduino ada pada path berikut ini
C:\ProgramData\Labcenter Electronics\Proteus 8 Professional\LIBRARY

Jika Anda menggunakan versi proteus yang lebih rendah dari versi 8, lokasi folder library berada pada

C:\Program Files (x86)\Labcenter Electronics\Proteus 7 Professional\LIBRARY

Anda juga bisa memcopy library arduino yang telah Anda download tadi disini lalu paste

Caranya klik menu library pada proteus lalu pilih tulisan library manage lalu klik Create Library

simulasi arduino dengan proteus

Setelah proses copy library selesai, sekarang mari kita pastikan bahwa library arduino telah dikenali oleh Proteus. Buka aplikasi Proteus, kemudian klik menu ISIS yang berwarna biru diatas.

simulasi arduino menggunakan proteus

Kemudian tambahkan komponen dengan memilih menu komparator kemudian diikuti dengan menu P.

simulasi arduino dengan proteus

Akan muncul window komponen-komponen yang disedikan oleh Proteus. Jika library Arduino yang telah dicopy tadi dikenali oleh proteus, maka akan muncul komponen yang bernama Arduino. Perhatikan gambar di bawah ini untuk lebih jelasnya.

simulasi arduino dengan proteus

Jika ternyata tidak ditemukan komponen arduino, besar kemungkinan Anda salah menempatkan lokasi file library yang dicopykan tadi. Jika sudah muncul, coba buat gambar rangkaian seperti di bawah ini. Dengan menambahkan RESISTOR,LED dan GROUND yang terhubung ke pin 13 arduino. Rangkaian ini akan digunakan untuk mensimulasikan led blinking pada arduino.

simulasi arduino

Setelah rangkaian selesai digambar, sekarang saatnya membuat program untuk arduino yang telah dibuat di proteus, sekarang ganti menggunakan program example bawaan arduino yaitu program blink. Silahkan buka examplenya

simulator arduino

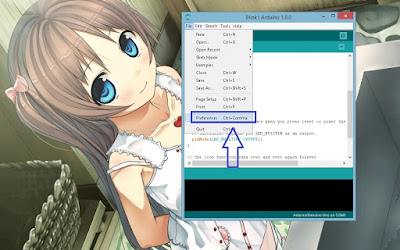

Kemudian yang paling penting disini adalah mengatur settingan yang ada di bagian Preference. Settingan ini berfungsi untuk menampilkan proses kompilasi pada kolom hitam bagian bawah Arduino. Klik menu File kemudian Preference.

cara simulasi arduino

Berilah ceklis pada tab compilation seperti gambar di bawah ini. Dengan mencentang bagian compilation berarti proses kompilasi program akan ditampilkan pada kolom hitam di bagian bawah.

arduino simulator

Sekarang lakukan kompilasi program dengan menekan simbol compile. Perhatikan di bagian kolom hitam di bawah, akan muncul informasi proses kompilasi. Jika proses kompilasi telah selesai, lihat kolom hitam di bawah dan carilah 1 baris yang menyatakan lokasi file HEX hasil kompilasi. Biasanya letaknya 3 baris dari bawah. Copy lokasi file HEX nya dengan cara memblok kemudian CTRL + C

cara simulasi arduino

Sekarang kembali lagi ke Proteus. Klik dua kali pada komponen Arduino, Anda akan melihat satu buah kolom yang menyatakan lokasi dari Program File. Pastekan lokasi file HEX yang telah Anda copy tadi ke bagian program file.

mensimulasikan arduino

Jangan Lupa anda juga harus mengganti Resistance pada Resistor caranya Double klik pada resistor masuk Edit Component lalu ganti Resistance menjadi 220 Setelah itu klik OK

simulasi arduino dengan proteus

Langkah terakhir adalah menjalankan simulasi, caranya klik simbol Play yang berada pada bagian kiri bawah. Jika langkah-langkah diatas telah Anda ikuti, maka Anda akan melihat LED akan berkedip dengan selang waktu 1 second sesuai yang telah dituliskan pada program.

manjalankan simulasi arduino

Untuk lebih jelasnya Anda dapat melihat langsung pada tutorial video berikut ini

Cara lain untuk melakukan simulasi arduino dengan Proteus dapat Anda baca pada link berikut ini https://blognyaeko.wordpress.com/2012/09/24/simulasi-arduino-dengan-proteus/

Semoga tutorial simulasi arduino dengan proteus ini dapat bermanfaat~

---

Saya sebagai perwakilan kelompok 1 memaparkan hasil diskusi kami tentang Tutorial simulasi LED blink Arduino pada Proteus

Mapel           : Sistem Komputer

Guru Mapel : Ricky Ariyanto

Kelompok     :1

1.      Ilham Wahyu J     =Membuat video Tutorial + Posting di blog

2.      Nuzul Nur Aniva  =Membuat langkah kerja

3.      Bramasta Adam    =Membuat langkah kerja

4.      Ahmad Zafi           = Membuat langkah kerja

---
